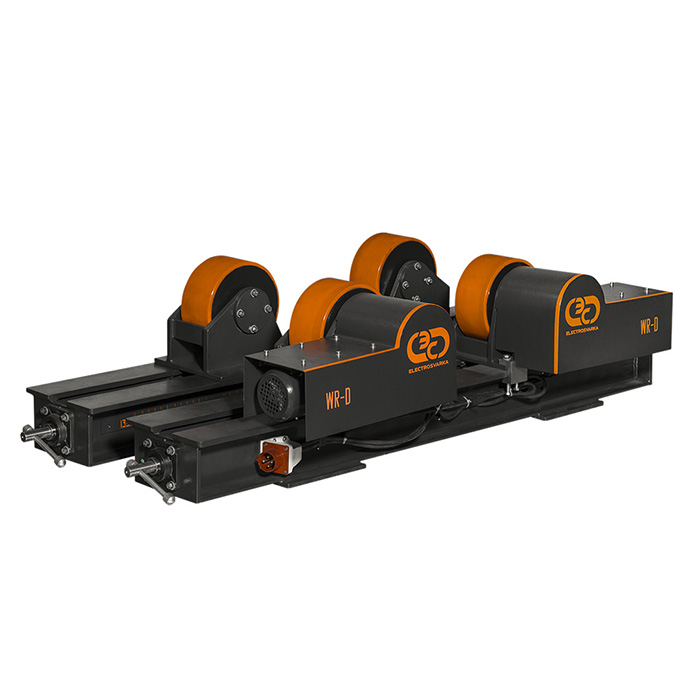

Опорный вращатель со ступенчатой регулировкой ОВРС-10 грузоподъёмностью до 10000 кг предназначены для установки и вращения цилиндрических изделий (нефтяные резервуары, цистерны, котлы) различных диаметров со сварочной скоростью при автоматической, полуавтоматической и ручной электродуговой сварке. Вращатель роликовый ОВРС-10 со ступенчатой регулировкой состоит из одной приводной и одной не приводной роликовых опор (по заказу возможны любые комбинации не приводных и приводных роликовых опор). При установке роликового вращателя ОПРС-10 на рельсовые тележки возможно быстрое изменение расстояния между опорами при изменении длины обрабатываемых изделий. С помощью ОВРС-10 можно производить автоматическую сварку внешних и внутренних кольцевых швов изделий, а также наплавку внешних и внутренних поверхностей, дополнительно используя сварочные колонны или другие механические приспособления. Установка расстояния между роликами ОВРС-10 под требуемый диаметр свариваемого изделия осуществляется вручную, перестановкой роликовой опоры в соответствующие диаметру изделия пазы.
Материал роликов определяется заказчиком (полностью резиновые, обрезиненные, полностью металлические, каучуковые, металлические с резиновым покрытием).
Плавная регулировка встроенным преобразователем обеспечивает широкий диапазон скоростей вращения, высокую точность и большой стартовый момент.
Пульт управления прост и надежен.
Предусмотрено подключение системы управления роликового вращателя с управлением сварочной колонны.
Существует возможность включения нескольких приводных опор от одного пульта Дистанционного. Количество включаемых опор определяет Заказчик.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
-
Грузоподъемность 10 т
-
Скорость вращения 100-1000 мм/мин
-
Размеры ролика 350 х 120 мм
-
Диаметр изделий 150-4000 мм
-
Габариты приводной опоры 2440 х 696 х 575 мм
-
Габариты неприводной опоры 2160 х 420 х 575 мм
-
Напряжение питания 3 х 380 В
-
Масса 1000 кг
КОМПЛЕКТНОСТЬ:
-
Шкаж управления
-
Пульт дистанционного управления
-
Руководство по эксплуатации
Существуют другие модели роликовых вращателей (опор) ОВРС-3 грузоподъемностью до 3000 кг, ОВРС-5 грузоподъемностью до 5000 кг, ОВРС-20 грузоподъемностью до 20000 кг.
