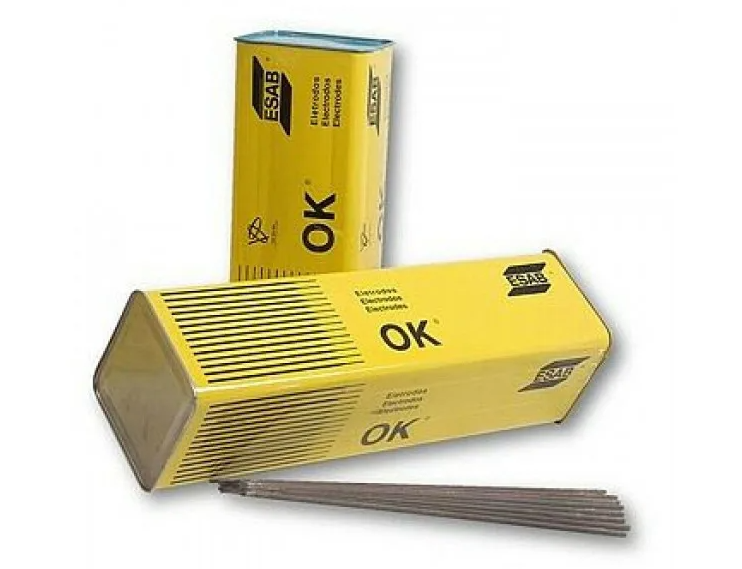

PIPEWELD 100DH

Тип покрытия – основное Электрод с основной обмазкой, обладающей повышенной влагостойкостью и разработанный специально для сварки корневых, заполняющих и облицовочных проходов кольцевых стыков магистральных высокопрочных трубопроводов класса прочности API 5L Х80 в положении «вертикаль на спуск». Благодаря предельно низкому содержанию водорода наплавленный металл обладает высокой ударной вязкостью, пластичностью и низкой чувствительностью к образованию трещин. Электрод отличают великолепные сварочно-технологические свойства и гарантированное отсутствие стартовой пористости. Применение данных электродов позволяет значительно повысить производительность и снизить удельное тепловложение, что особенно важно для высокопрочных трубопроводов, в сравнении с электродами, предназначенными для сварки в положении «вертикаль на подъем». Ток: = (+) Пространственные положения при сварке: 1, 2, 5 Режимы прокалки: 330-370°С, 2 часа

Типичные свойства образца с V-образным надрезом по Шарпи

После Сварки

Механические свойства при растяжении

Защитный газ	Предел прочности при растяжении	Предел текучести	Состояние	Удлинение
ISO	740 MPa (107 ksi)	690 MPa (100 ksi)	После сварки	23 %

Данные наплавки

Ток	Время горения электрода при 90% от макс. Тока	Производительность наплавки при токе 90% от максимального	Диаметр	КПД, %	Кол-во электродов/кг наплавл. Металла	В
110-150 A	53 sec	1.6 kg/h (3.5 lb/h)	3.2 x 350.0 mm (1/8 x 13.8 in.)	67 %	43.5	27 V
180-220 A	50 sec	2.8 kg/h (6.2 lb/h)	4.0 x 350.0 mm (5/32 x 13.8 in.)	78 %	25.6	28 V
230-270 A	50 sec	3.4 kg/h (7.5 lb/h)	4.5 x 350.0 mm	71 %	22.2	28 V

Классификации

ГОСТ 9467 : Э70 (условно)
EN ISO 18275-A : E 62 5 Z B 4 5 H5
AWS A5.5 : E10018-G H4R

Одобрения

Класс	3.2-4.5 mm
Общество	NAKS/HAKC

Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип сплава	Low alloyed
Тип покрытия	Basic
Диффузионный водород	< 4.0 ml/100g
Сварочный ток	DC+

Хим. состав наплавленного металла

Хим. состав наплавленного металла
C	Cr	Mn	Mo	Ni	Si
0.06 %	0.03 %	1.89 %	0.01 %	1.58 %	0.39 %
