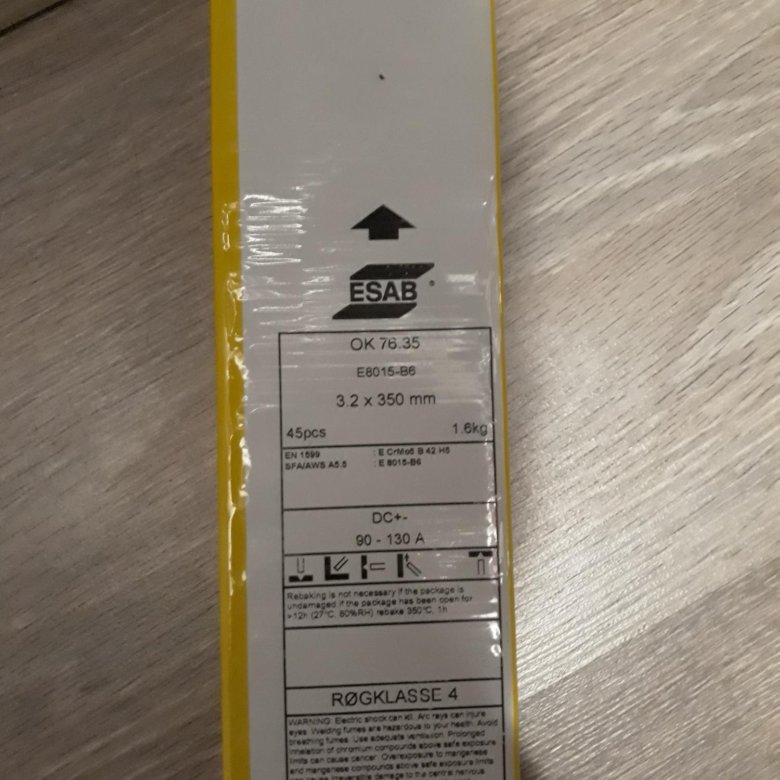

OK 76.35

Тип покрытия – основное. Электрод, предназначенный для сварки сосудов, работающих под давлением в условиях сульфидной коррозии, футеровки реакторов, реакторных печей и т.п. из окалиностойких теплоустойчивых сталей типа 5,0%Cr-0,5%Mo (15Х5М, T/P502, 12 CrMo 19-5, W.No 1.7362 и им аналогичных) с максимальной температурой эксплуатации до 600°С. Ток: = (+ / -) Пространственные положения при сварке: 1, 2, 3, 4, 6 Выпускаемые диаметры: 2,0; 2,5; 3,2 и 4,0 мм Режимы прокалки: 330-370°С, 2 часа

Типичные свойства образца с V-образным надрезом по Шарпи

После сварки
Работа удара	≥59 J
Защитный газ	После термообработки 730-760°С, 1 час
Температура испытания	20 °C

Механические свойства при растяжении

Защитный газ	Предел прочности при растяжении	Предел текучести	Продолжительность испытаний	Состояние	Температура испытания	Удлинение
ISO	620 MPa (90 ksi)	500 MPa (73 ksi)	1 hr	PWHT	750 degC (1382 degF)	22 %

Данные наплавки

Ток	Время горения электрода при 90% от макс. Тока	Производительность наплавки при токе 90% от максимального	Диаметр	КПД, %	Кол-во электродов/кг наплавл. Металла	В
90-130 A	70 sec	1.0 kg/h (2,2 lb/h)	3.2 x 350.0 mm (1/8 x 13,8 in.)	56 %	50.0	24 V
50-70 A	53 sec	0.49 kg/h (1,1 lb/h)	2.0 x 300.0 mm (5/64 x 11,8 in.)	57 %	139	23 V
65-95 A	63 sec	0.7 kg/h (1,5 lb/h)	2.5 x 300.0 mm (0.098 x 11,8 in.)	57 %	76.9	23 V
125-165 A	80 sec	1.3 kg/h (2,9 lb/h)	4.0 x 450.0 mm (5/32 x 17,7 in.)	58 %	33.3	24 V

Классификации

AWS A5.5 : E8018-B6
EN ISO 3580-A : E CrMo5 B 4 2 H5

Одобрения

NAKS/HAKC 2.5-4.0 mm
Seproz UNA 272580

Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип сплава	Low alloyed (5 % Cr ; 0.5 % Mo)
Тип покрытия	Basic covering
Диффузионный водород	< 5.0 ml/100g
Сварочный ток	DC+-

Хим. состав наплавленного металла

Хим. состав наплавленного металла
C	Cr	Mn	Mo	Ni	Si
0.05 %	5 %	0.7 %	0.55 %	0.03 %	0.4 %
