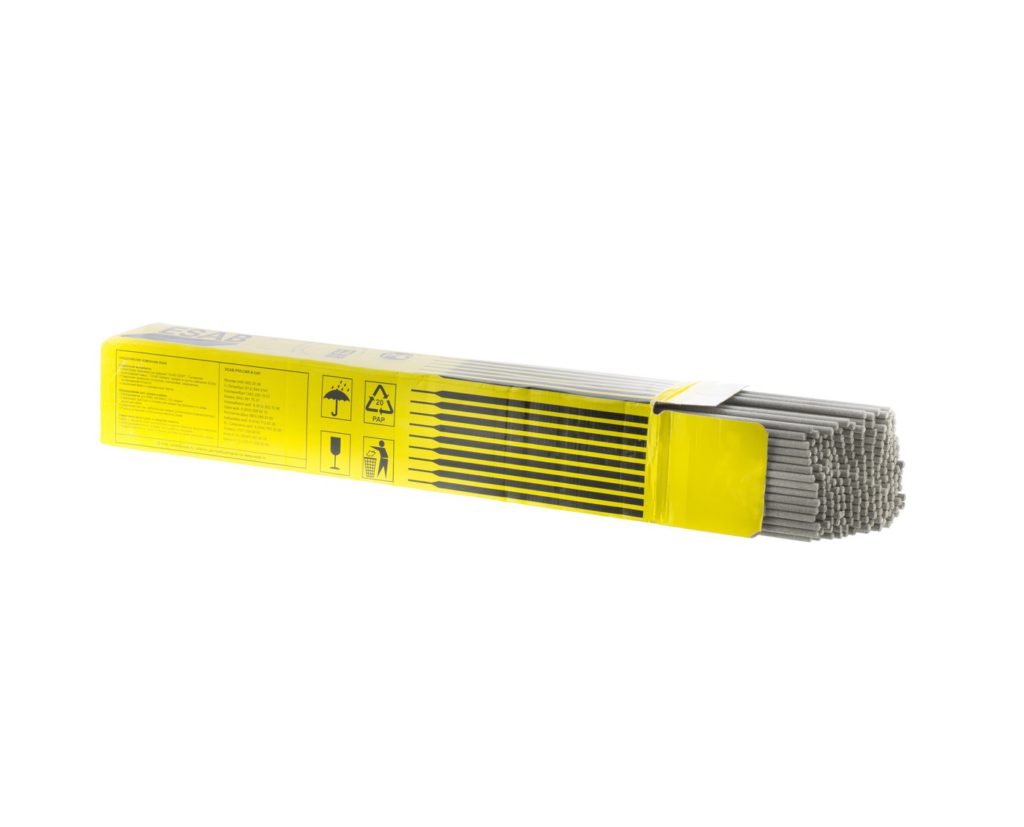

OK 68.53

Тип покрытия – рутилово-основное. Электрод предназначен для сварки высокопрочных аустенитно-ферритных (супердуплексных) сталей типа 25%Cr-7%Ni-4%Mo-N, таких как SAF 2507 (S32750, W.Nr 1.4410), Zeron 100 (S32760, W.Nr 1.4501), S32550 (W.Nr 1.4507), DP3W (S39274) и им аналогичных. Их можно также применять для сварки стандартных дуплексных сталей. Наплавленный металл характеризуется очень высокими прочностными и пластическими свойствами в сочетании с очень высокой коррозионной стойкостью. Критическая температура питтинговой коррозии у наплавленного металла составляет CTP=60°C, а эквивалент сопротивляемости питтинговой коррозии PRE примерно равен 43. Основными областями из применения являются производство тяжело нагруженного технологического оборудования для целлюлозно-бумажной промышленности и ледовая защита морских нефтяных и газовых платформ. Удельное тепловложение следует выдерживать в диапазоне 0,2-1,5 кДж/мм, а межпроходную температуру не выше 100°С. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 25…35% (FN 35-50). Ток: ~ / = (+) Пространственные положения при сварке: 1, 2, 3, 4, 6 Напряжение холостого хода: 60 В Режимы прокалки: 230-270°С, 2 часа Преимущества Ток: / = (+) Пространственные положения при сварке: 1, 2, 3, 4, 6 Напряжение холостого хода: 60 В Режимы прокалки: 230-270°С, 2 часа

Типичные свойства образца с V-образным надрезом по Шарпи

Работа удара	Температура испытания
После Сварки
50 J	-40 degC
63 J	20 degC

Механические свойства при растяжении

Защитный газ	Предел прочности при растяжении	Предел текучести	Состояние	Удлинение
ISO	850 MPa (123 ksi)	700 MPa (102 ksi)	После сварки	30 %

Данные наплавки

Ток	Время горения электрода при 90% от макс. Тока	Производительность наплавки при токе 90% от максимального	Диаметр	КПД, %	Кол-во электродов/кг наплавл. Металла	В
55-85 A	43 sec	0.9 kg/h (2,0 lb/h)	2.5 x 300.0 mm (0.098 x 11,8 in.)	60 %	94	22 V
70-110 A	62 sec	1.2 kg/h (2,6 lb/h)	3.2 x 350.0 mm (1/8 x 13,8 in.)	60 %	47	22 V
80-150 A	67 sec	1.7 kg/h (3,7 lb/h)	4.0 x 350.0 mm (5/32 x 13,8 in.)	60 %	32	23 V

Классификации

ISO 3581-A : E 25 9 4 N L R 3 2
AWS A5.4 : E2594-16

Одобрения

Класс	для дуплексных нержавеющих сталей
Общество	DNV

Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип сплава	Austenitic-ferritic CrNiMo
Тип покрытия	Basic Rutile
Содержание ферритной фазы	FN 35-50
Сварочный ток	DC+, AC

Хим. состав наплавленного металла

Хим. состав наплавленного металла
C	Cr	Mo	N	Ni	Si	Si+Fe
0.03 %	25.2 %	4 %	0.25 %	10.3 %	0.6 %	39 %
