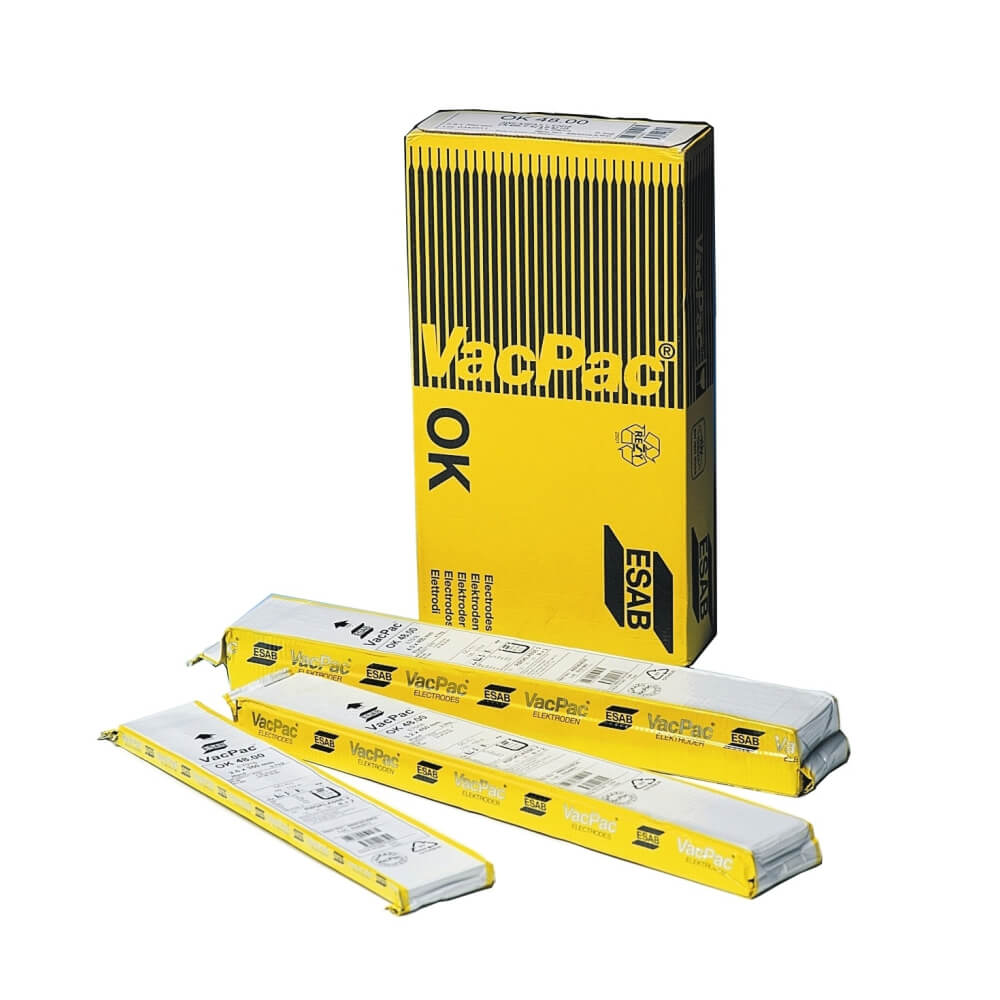

OK 67.56

Тип покрытия – кисло-рутиловое. Электрод предназначен для сварки аустенитно-ферритных (дуплексных) сталей пониженного легирования типа 08Х22Н6Т, S32001 (W.Nr 1.4482), S82011, S32101 (W.Nr 1.4162), S32202 (W.Nr 1.4062), S32304 (W.Nr 1.4362) и им аналогичных. Их можно также применять для сварки стали S32003, если допускается небольшое различие в коррозионной стойкости основного и наплавленного металлов и W.No 1.4655, кроме случаев, когда требуется легирование Cu. Наплавленный металл характеризуется достаточно высокими прочностными и пластическими свойствами в сочетании с удовлетворительной коррозионной стойкостью. Основными областями из применения являются производство опреснительных установок, трубопроводов, контейнеров и хранилищ для агрессивных сред, затворов и задвижек. Для сталей типа UNS S32101 удельное тепловложение следует выдерживать в диапазоне 0,5-1,5 кДж/мм, а межпроходную температуру не выше 150°С. Для большинства других марок «бюджетных» дуплексных сталей удельное тепловложение может достигать 2,5 кДж/мм, однако лучше проконсультироваться у производителя конкретной марки стали. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 25…50% (FN 35-65). Ток: ~ / = (+) Пространственные положения при сварке: 1, 2, 3, 4, 6 Напряжение холостого хода: 50 В Режимы прокалки: 330-370°С, 2 часа

Типичные свойства образца с V-образным надрезом по Шарпи

Работа удара	Температура испытания
После Сварки
48 J	-30 degC
59 J	20 degC

Механические свойства при растяжении

Защитный газ	Предел прочности при растяжении	Предел текучести	Состояние	Удлинение
ISO	754 MPa	609 MPa	После сварки	26 %

Данные наплавки

Ток	Время горения электрода при 90% от макс. Тока	Коэфф. наплавки	Диаметр	Кол-во электродов/кг наплавл. Металла	В	Кг наплавл. металла/кг электродов
50-80 A	52 sec	0.8 kg/h	2.5 x 300 mm	83	25 V	0.61
60-120 A	58 sec	1.3 kg/h	3.2 x 350 mm	46	27 V	0.59
100-170 A	62 sec	2.0 kg/h	4.0 x 350 mm	29	27 V	0.61

Классификации

Класс	E Z 23 7 N L R 3 2
Название	ISO 3581-A

Одобрения

Класс	EN 13479
Общество	CE

Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип сплава	Duplex CrNiMoN
Тип покрытия	Acid Rutile
Содержание ферритной фазы	FN 35-65
Сварочный ток	DC+, AC
