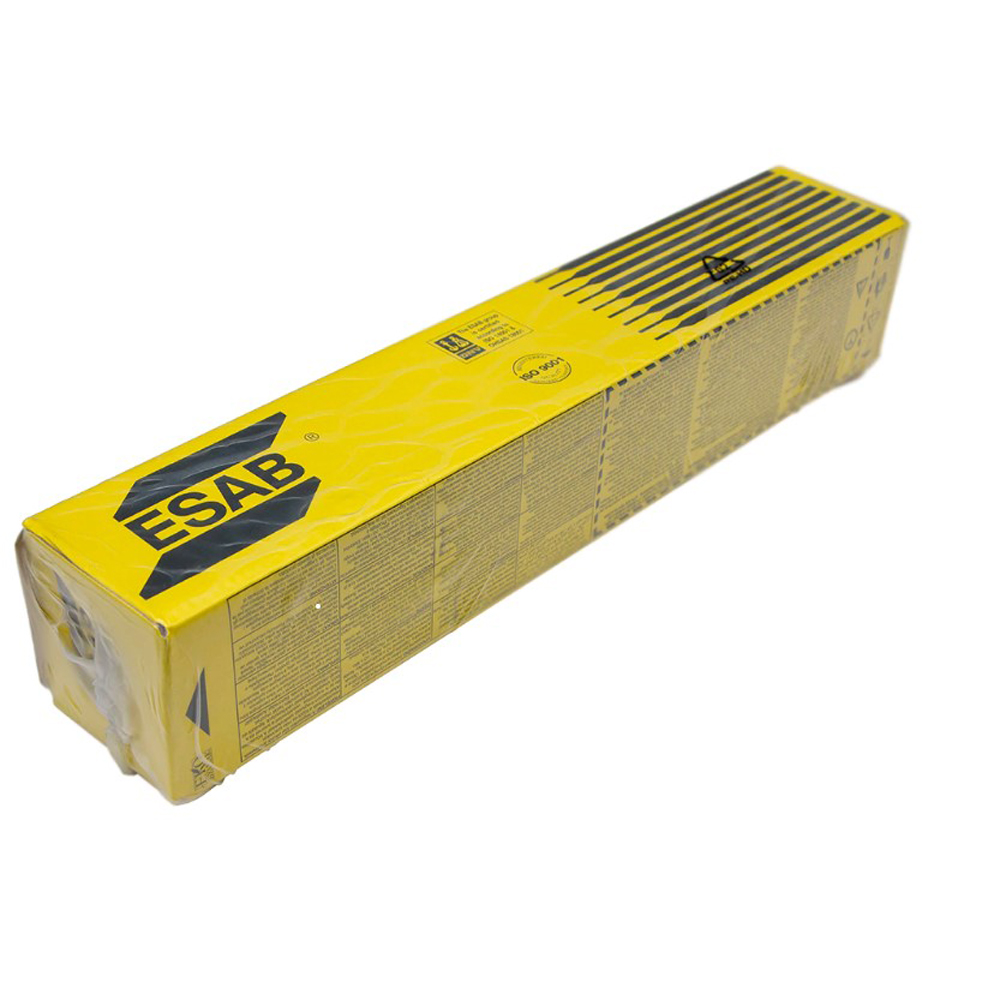

OK 64.30

Тип покрытия – кисло-рутиловое. Электрод обеспечивает в наплавке металл с низким содержанием углерода типа 19%Cr-13%Ni-3,5%Mo (317L). Он предназначен для сварки коррозионностойких сталей с идентичным химическим составом, эксплуатирующихся при температурах до 300°С, когда к наплавленному металлу предъявляются более высокие требования по стойкости к общей и питтинговой коррозии, чем это можно обеспечить электродами типа E316L и E318. Основными отраслями применения данного электрода являются строительство оффшорных платформ, морские танкеры для перевозки агрессивных жидкостей, целлюлозно-бумажная, химическая и нефтехимическая отрасли. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 3…6% (FN 5-10). Ток: ~ / = (+) Пространственные положения при сварке: 1, 2, 3, 4, 6 Напряжение холостого хода: 55 В Режимы прокалки: 330-370°С, 2 часа Преимущества Ток: / = (+) Пространственные положения при сварке: 1, 2, 3, 4, 6 Напряжение холостого хода: 55 В Режимы прокалки: 330-370°С, 2 часа

Типичные свойства образца с V-образным надрезом по Шарпи

После сварки
Работа удара	56 J
Температура испытания	20 °C

Механические свойства при растяжении

Состояние	После сварки	После сварки
Защитный газ	ISO	AWS
Предел прочности при растяжении	600 MPa (87 ksi)	600 MPa (87 ksi)
Предел текучести	480 MPa (70 ksi)	480 MPa (70 ksi)
Удлинение	30 %	35 %

Данные наплавки

Ток	Время горения электрода при 90% от макс. Тока	Производительность наплавки при токе 90% от максимального	Диаметр	КПД, %	Кол-во электродов/кг наплавл. Металла	В
50-80 A	52 sec	0.8 kg/h (1,8 lb/h)	2.5 x 300.0 mm (0.098 x 11,8 in.)	56 %	94	29 V
60-120 A	52 sec	1.4 kg/h (3,1 lb/h)	3.2 x 350.0 mm (1/8 x 13,8 in.)	56 %	51	30 V
80-170 A	58 sec	2.1 kg/h (4,6 lb/h)	4.0 x 350.0 mm (5/32 x 13,8 in.)	56 %	33	32 V

Классификации

ISO 3581-A : E Z 19 13 4 N L R 3 2
AWS A5.4 : E317L-17

Одобрения

Seproz UNA 272580
VdTÜV 02311

Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип сплава	Austenitic CrNiMo
Тип покрытия	Acid Rutile
Содержание ферритной фазы	FN 5-10
Сварочный ток	DC+, AC

Хим. состав наплавленного металла

Хим. состав наплавленного металла
C	Cr	Mn	Mo	N	Ni	Si	Si+Fe
0.02 %	18.4 %	0.7 %	3.6 %	0.08 %	13.1 %	0.7 %	8 %
