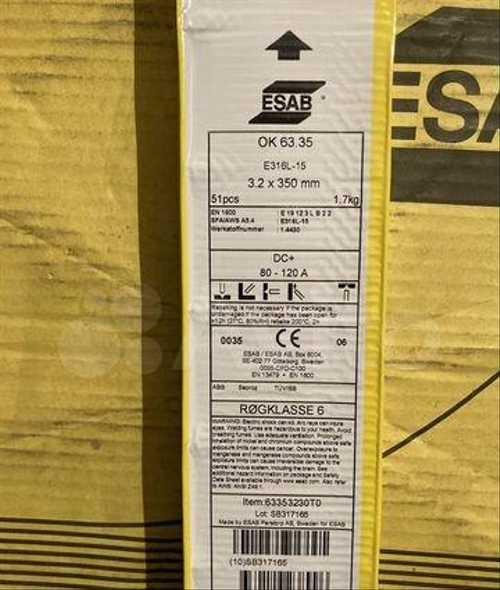

OK 63.35

Тип покрытия – основное. Электрод рекомендуется для сварки неповоротных стыков трубопроводов и других особо ответственных конструкций работающих в контакте с жидкими агрессивными неокислительными средами при температуре до 350?С, а также изделий эксплуатирующихся при критически низких температурах (до -196°С при содержании в наплавленном металле ферритной фазы FN 3-4), из коррозионностойких хромоникелевых и хромоникельмолибденовых сталей марок 03Х18Н10, 08Х18Н10Т, 02Х17Н11М2, 08Х17Н13М2Т, AISI 304L, 316L, 321 и им подобных. Наплавленный металл отвечает самым жестким требованиям по стойкости к межкристаллитной коррозии, чистоте наплавленного металла и его пластическим характеристикам при криогенных температурах. Данный электрод также может быть использован для сварки некоторых закаливающихся сталей, например, броневых. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 1,5…4,5% (FN 3-8). Ток: = (+) Пространственные положения при сварке: 1, 2, 3, 4, 6 Режимы прокалки: 180-220°С, 2 часа Преимущества Ток: = (+) Пространственные положения при сварке: 1, 2, 3, 4, 6 Режимы прокалки: 180-220°С, 2 часа

Типичные свойства образца с V-образным надрезом по Шарпи

Работа удара	Температура испытания
После Сварки
75 J	-120 degC
44 J	-196 degC
120 J	20 degC

Механические свойства при растяжении

Защитный газ	Предел прочности при растяжении	Предел текучести	Состояние	Удлинение
AWS	560 MPa (81 ksi)	430 MPa (62 ksi)	После сварки	40 %

Данные наплавки

Ток	Время горения электрода при 90% от макс. Тока	Производительность наплавки при токе 90% от максимального	Диаметр	КПД, %	Кол-во электродов/кг наплавл. Металла	В
55-85 A	42 sec	0.9 kg/h (2,0 lb/h)	2.5 x 300.0 mm (0.098 x 11,8 in.)	63 %	91	24 V
80-120 A	58 sec	1.3 kg/h (2,9 lb/h)	3.2 x 350.0 mm (1/8 x 13,8 in.)	63 %	47	24 V
80-180 A	63 sec	1.8 kg/h (4,0 lb/h)	4.0 x 350.0 mm (5/32 x 13,8 in.)	62 %	32	24 V

Классификации

ISO 3581-A : E 19 12 3 L B 2 2
AWS A5.4 : E316L-15

Одобрения

Класс	нержавеющая
Общество	ABS

Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип сплава	Austenitic CrNi
Тип покрытия	Basic
Содержание ферритной фазы	FN 3-8
Сварочный ток	DC+

Хим. состав наплавленного металла

Хим. состав наплавленного металла
C	Cr	Mn	Mo	N	Ni	Si	Si+Fe
0.04 %	18.3 %	1.6 %	2.7 %	0.06 %	12.6 %	0.4 %	4 %
